Notación y símbolos para Tubería e Instrumentación

¿Cuáles son tus necesidades de creación de diagramas de tuberías e instrumentación?

No tengo experiencia en diagramas de tuberías e instrumentación y quiero aprender más.

Quiero crear mi propio diagrama de tuberías e instrumentación en Lucidchart.

Quiero crear un diagrama de tuberías e instrumentación a partir de una plantilla de Lucidchart.


Al igual que otros diagramas especializados, los DTI están compuestos de figuras y símbolos estándar. Existe una enorme variedad de símbolos, en función de la industria y del fabricante, por lo que hemos creado esta guía de los símbolos DTI más populares admitidos en nuestro software de DTI y está estandarizado para las buenas prácticas de la industria.

2 minutos de lectura

¿Deseas crear un diagrama DTI por tu cuenta? Prueba Lucidchart. Es rápido, sencillo y totalmente gratis.

Crea un DTI (P&ID)

Sobre los símbolos de DTI

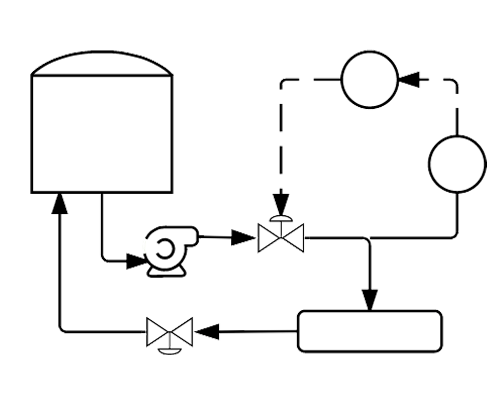

Los diagramas de tuberías e instrumentación o DTI, se utilizan para crear documentación importante para procesos de instalaciones industriales. Las formas en esta leyenda son representativas de la relación funcional entre tuberías, instrumentación, y unidades de equipos de sistemas. Los hemos dividido en siete grupos principales: equipo, tuberías, vasijas, intercambiadores de calor, bombas, instrumentos y válvulas.

Con Lucidchart, es fácil acceder a todos los símbolos P&ID destacados. Los usuarios también pueden importar archivos .SVG y otros archivos de imagen para crear una biblioteca P&ID personalizada para cualquier situación.

Símbolos de equipo

El equipo se compone de diversas unidades P&ID que no encajan en las otras categorías. Este grupo incluye hardware como compresores, bandas transportadoras, motores, turbinas, aspiradoras y otros aparatos mecánicos.

Símbolos de P&ID

Símbolos de tuberías

Una tubería es un tubo que transporta sustancias líquidas. Las tuberías pueden hacerse de varios materiales, incluyendo metal y plástico. El grupo de tuberías está comprendido por tuberías de uno a muchos, tuberías multi línea, separadores y otros tipos de dispositivos de tuberías.

símbolo de tubería de P&ID

Símbolos de contenedor

A vessel is a container that is used to store fluid. It may also alter the characteristics of the fluid during storage. The vessels category includes tanks, cylinders, columns, bags, and other vessels.

símbolos de contenedor de P&ID

¿Deseas crear un diagrama DTI por tu cuenta? Prueba Lucidchart. Es rápido, sencillo y totalmente gratis.

Crea un DTI (P&ID)

Símbolos de intercambiadores de calor

Un intercambiador de calor es un dispositivo diseñado para transferir calor de forma eficiente de diferentes zonas o medios. Esta categoría incluye calderas, condensadores y otros intercambiadores de calor.

símbolos de intercambiador de calor de P&ID

Símbolos de bomba

Una bomba es un dispositivo que utiliza succión o presión para elevar, comprimir, o mover fluidos hacia dentro o hacia fuera de otros objetos. Esta sección está comprendida por bombas y ventiladores.

símbolos de bomba de P&ID

Símbolos de instrumentos

Un instrumento es un dispositivo que mide – y a veces controla – cantidades tales como flujo, temperatura, ángulo o presión. El grupo de instrumentos contiene indicadores, transmisores, grabadoras, controladores y elementos.

símbolos de instrumento de P&ID

Símbolos de válvulas

Una vasija es un contenedor que se utiliza para almacenar fluidos. También puede alterar las características del fluido durante el almacenamiento. La categoría de vasijas incluye tanques, cilindros, columnas, bolsas, y otras vasijas.

símbolo de válvula de P&ID

Recursos adicionales

Lucidchart ofrece todas las figuras DTI que los ingenieros necesitan. Crea diagramas de tuberías e instrumentación fácilmente, y colabora con los miembros de tu equipo gracias al tutorial de DTI de Lucidchart.
